接線圖是電氣行業(yè)比較常見的一種圖紙，是為了方便表示電氣設備和電氣原件的實際位置以及安裝位置情況繪制的。在光電傳感器中，接線圖一般可以用來表示光電傳感器的接線方式，比如產品的常開、常閉，輸出信號類型等在接線圖有所體現(xiàn)。那么，臺灣陽明光電開關接線圖又是怎樣的呢？

在這里我們需要知道，陽明光電傳感器的產品類型眾多，其中控制輸出模式又分為PNP或是NPN的，產品的動作模式又分為常開型或常閉型，再加上其檢測距離的不同，有眾多檢測距離可選，因此產品的接線圖也會有所差異，但是最基礎的東西是不變的。今天我們以A3系列自動電壓型光電傳感器與SU系列U型光電傳感器為例，來為大家介紹臺灣陽明光電開關的接線圖。

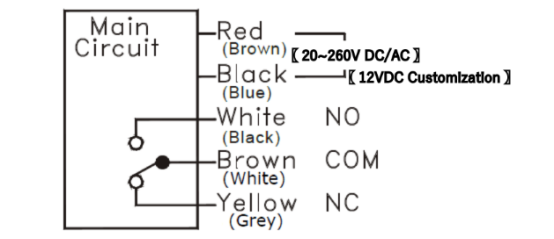

A3系列自動電壓型光電傳感器接線圖：

從圖片大家可以看到，這個系列的產品總共5根線，也即是PNP或NPN，常開或者是常閉可選，比如大家要求是NPN常開就可以通過接線實現(xiàn)。

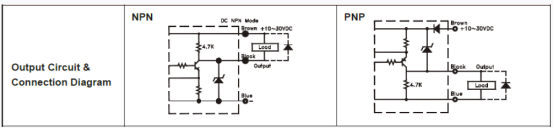

SU系列U型光電傳感器接線圖：

這個系列的產品總共是3跟線，在選型前就需要確定需要的是NPN輸出還是PNP輸出的。

以上兩種系列的產品是陽明光電開關中比較經典的兩種，主要就是線的數(shù)量不一樣，可選的動作模式不一樣。很多產品如果是輸出模式和動作模式是確定的，那么接線圖中也就只有兩根線。以上是關于臺灣陽明光電開關接線圖的全部介紹，希望能夠幫到大家！
